Abluftklappe Edelstahl mit Lamellen

59,95 €
Inkl. 19% Steuernzzgl. Versandkosten
SKU
AHEDS
Lieferzeit
3-5 Tage
Keine

Abluftgitter Edelstahl mit Reduzierung und Adapter

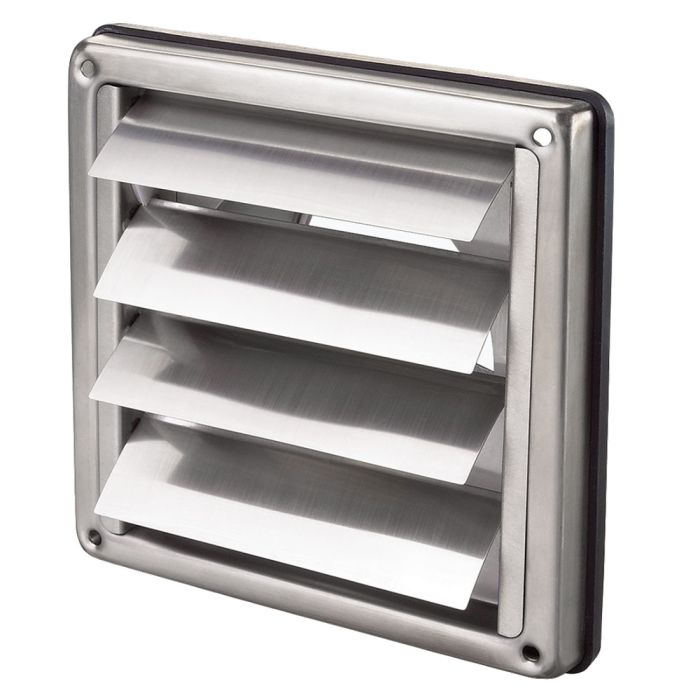

Außenverschlussklappe mit selbstschließenden Lamellen komplett aus Edelstahl (V2A).

Die Lamellen des Lüftungsgitters sind geschlossen und werden durch den Luftstrom der Abluft automatisch geöffnet.

UV-beständig, Frostsicher, Wettersicher, rostfrei.

Kein Vergilben und Verspröden durch UV-Strahlung.

Dauerhaft schön und wertbeständig, sowie sehr leicht zu pflegen.

Sicher klemmende Aufnahme im 100er Rohr durch 3 stabile Edelstahlklemmen auf dem Stutzen.

Leichtgängige und sehr robuste Mechanik für die Schwerkraftlamellen.

Bei Bedarf können die 4 Lamellen einzeln entnommen werden.

4 rostfreie Edelstahlschrauben 3,5 x 50 mm zur Befestigung liegen bei.

Eine umlaufende EPD-Dichtung dichtet sauber zur Wand hin ab und gleicht Unebenheiten aus. Es muss nicht mit Silikon hantiert werden.

Eine Reduzierung, sowie ein Rohradapter zur Anbindung an das Abluftrohr (50 mm oder 2“) gehören zum Lieferumfang.



Material

Der Rahmen des Lüftungsgitters besteht aus Edelstahl. Dank seiner einfachen Konstruktion ist das Gitter leicht zu reinigen.



Montage

Das Lüftungsgitter ist zur Befestigung an die Außenwand gedacht. Es wird mit Hilfe von beiliegenden Schrauben am Mauerputz befestigt.



Montageempfehlung für die Praxis

Massivmauer mit Kernbohrgerät (Bohrkrone Ø 130), bzw. Trockenbau mit entsprechendem Holzbohrer durchbohren. Bei Betonwänden empfiehlt es sich den Durchbruch mit entsprechenden Maßnahmen vor dem Betonieren freizuhalten.

Reduzierung mit Abluftrohr verbinden und mit großer Öffnung an der Außenwand putzbündig einsetzen.

Im Rohbau die spätere Putzdicke beachten. Die komplette Ablufteinheit fixieren und den freien Ringspalt mit Montageschaum ausfüllen.

Der Durchbruch sollte mindestens 30 cm über dem Erdreich liegen. Das Gitter muss lagerichtig, mit der Bezeichnung „TOP“ nach oben, eingebaut werden. Für der Putzarbeiten sollte das offene Rohr gegen Verschmutzung geschützt werden.

Das Luftgitter ins Rohr schieben, durch drei Edelstahlfedern auf dem Rohrstutzen hat das Gitter bereits jetzt schon einen guten Halt. Es sollte zusätzlich mit den 4 Schrauben an der Fassade befestigt werden.



Technische Daten und Spezifikationen

Bestellnummer: AHEDS150
EAN: 0752941603856
Zolltarifnummer: 85087000
Material - Gitter / Schrauben / Dichtung: Edelstahl (V2A) / Edelstahl (V2A) / EPDM
Material – Reduzierung / Adapter: PVC
Ausführung: Selbstschließend durch Schwerkraftlamellen
Lieferumfang: Abluftgitter; Rahmendichtung; Schrauben; Reduzierung 100/50 mm, Adapter 50 mm / 2“
Abmessungen Gitter B x H x T: 159 x 159 x 16 mm
Abmessungen Anschlussstutzen D x L: 96 x 50 mm
Abmessungen Reduzierung D1 x D2 x L:  100 x 50 x 120 mm
Freier Querschnitt für Luftaustritt:  57 cm²
Befestigung:  mit 3 Klemmfedern im Rohr + 4 Schrauben auf Fassade
Lochabstand Bohrlöcher B x H: 138 x 138 mm

Umweltschutz ist uns sehr wichtig! Deshalb verwenden wir für unseren Versand keine Folie*. Unsere Pakete werden nur in nicht gebleichten Kartons versandt, die Füllung besteht aus Ihrer bestellten Ware und Papier mit dem "blauen Engel".

*Vom Hersteller vepackte Artikel wie zum Bsp. Geräte, werden in Originalverpackung geliefert. Diese kann auch Folie enthalten.


Unser Service erstreckt sich nicht nur auf das Verkaufen von Zentralstaubsaugern und passendem Zubehör. Wir beraten, planen und installieren auf Wunsch Ihre Anlage!

Von der richtigen Rohrleitung bis zu den auf das Interieur abgestimmten Saugdosen finden wir garantiert die optimale Zentralstaubsauger-Lösung für Ihre individuelle Situation. Wir begleiten Sie von der Planung bis hin zur fertigen Anlage.
Sollten Sie Ihren Zentralstaubsauger selbst installieren wollen, stehen wir Ihnen telefonisch für alle Fragen zur Verfügung und zeigen Ihnen mögliche Wege und Lösungen. Sie haben am Ende Installationsmaterial übrig? Dieses nehmen wir natürlich gegen volle Kaufpreis-Erstattung wieder zurück.

Wir von SSE-Zentralstaubsauger installieren Anlagen für Einfamilienhäuser mit derselben Begeisterung wie Industrieanlagen. Wir übernehmen für Sie Wartungsarbeiten und erinnern Sie zu gegebener Zeit an regelmäßige Wartungstermine – damit Sie Ihre Anlage sorgenfrei nutzen können!

Und gibt es doch mal ein Problem mit Ihrem Zentralstaubsauger: wir reparieren nicht nur Zentralstaubsauger von Disan und CycloVac, sondern auch Fremdfabrikate. Sprechen Sie uns einfach an und schildern Sie uns das Problem! Manchmal reicht ein Telefongespräch, um die Ursache zu klären. Wenn nötig, können Sie uns Ihren Zentralstaubsauger nach Absprache gerne zusenden und erhalten ihn repariert wieder zurück.

Mehr Informationen
Lieferzeit3-5 Tage

Technische Daten und Spezifikationen



Bestellnummer:                                                 AHEDS150

EAN:                                                                 0752941603856

Zolltarifnummer:                                                85087000

Material - Gitter / Schrauben / Dichtung:             Edelstahl (V2A) / Edelstahl (V2A) / EPDM

Material – Reduzierung / Adapter:                       PVC

Ausführung:                                                      Selbstschließend durch Schwerkraftlamellen

Lieferumfang:                                                    Abluftgitter; Rahmendichtung; Schrauben; Reduzierung 100/50 mm, Adapter 50 mm / 2“

Abmessungen Gitter B x H x T:                           159 x 159 x 16 mm

Abmessungen Anschlussstutzen D x L:                96 x 50 mm

Abmessungen Reduzierung D1 x D2 x L:             100 x 50 x 120 mm

Freier Querschnitt für Luftaustritt:                       57 cm²

Befestigung:                                                      mit 3 Klemmfedern im Rohr + 4 Schrauben auf Fassade

Lochabstand Bohrlöcher B x H:                           138 x 138 mm
